Объяснение рис. 13.6. Состояния цепей

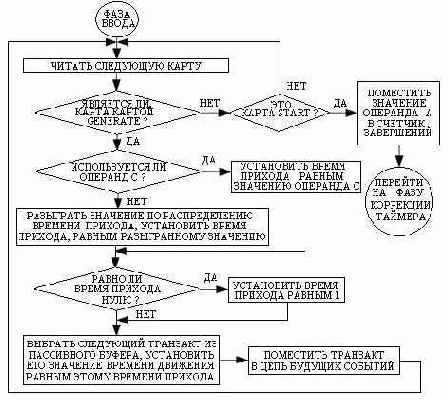

Фаза ввода (от строки 1 к строке 2). Первым действием интерпретатора является ввод модели. До фазы ввода цепи текущих и будущих событий пусты (строка 1). В течение фазы ввода интерпретатор проверяет каждую прочитываемую карту, определяя, не является ли она картой GENERATE.
При чтении этой карты интерпретатор сразу же "воспринимает" блок GENERATE для установления времени прихода транзакта в этот блок. Для этого интерпретатор сначала должен определить значение модельного времени прихода. Если задано время смещения транзакта операндом С блока, то сначала время прихода устанавливается в значение, равное значению операнда С. В противном случае разыгрывается случайное значение в соответствии с распределением интервалов прихода, определенным операндами А и В блока GENERATE. Времени прихода присваивается разыгранное значение. Далее интепретатор выбирает транзакт из вершины пассивного буфера и помещает его в цепь будущих событий с целью ввести в модель через блок GENERATE в заданный момент прихода.
Если время прихода равно нулю (либо значение операнда С равно нулю, либо разыгранное в соответствии с распределением значение интервала равно нулю), то оно автоматически заменяется интерпретатором на единицу. Это означает, что нет возможности ввести транзакт через блок GENERATE в момент модельного времени, равный нулю. Самое раннее значение = 1. Заметим, что наш транзакт еще находится на пути в модель, пребывая в цепи будущих событий. Он пока не находится ни в одном из блоков.
В модели на рис.13.5 (предыдущая страница) при чтении блока 1 GENERATE на фазе ввода модели разыгрывается число из выборки с распределением 18 - 6. Первым разыгранным значением, как следует из табл.13.1, является 14. Интерпретатор выбирает транзакт 1 из пассивного буфера и помещает его в цепь будущих событий (ЦБС), планируя вход в блок 1 в момент времени, равный 14. В течение фазы ввода также читается блок 8 GENERATE. В этом блоке задается детерминированное значение времени - 480. Интерпретатор из пассивного буфера достает транзакт 2 и помещает его в ЦБС, планируя вход транзакта в блок 8 в момент времени, равный 480.
Поскольку интерпретатор располагает транзакты в ЦБС в соответствии с временем движения, транзакт 2 ставится следом за транзактом 1. После чтения блока 9 TERMINATE стоит карта START. Читая эту карту, интерпретатор определяет значение ее операнда А и помещает копию этого значения в счетчик завершений. Фаза ввода для нас закончена. Проверка цепи будущих событий в заключение фазы ввода (строка 2, рис. 13.6) показывает, что в ней находятся два транзакта, по одному для каждого из блоков GENERATE в модели. Транзакт 1 изображает первого клиента, идущего в парикмахерскую. Он появится в парикмахерской в момент модельного времени, равный 14. Планируемый вход транзакта 1 в блок 1 аналогичен приходу клиента к двери парикмахерской. Транзакт 2 символизирует собой таймер, направляющийся в модель для того, чтобы завершить моделирование. Когда таймер модельного времени достигнет значения 480, транзакт-таймер, наконец, придет и, войдя в блок TERMINATE (блок 9), вызовет завершение моделирования. Напомним, что в качестве третьего элемента выступает номер блока, в котором находится транзакт. Но транзакты 1 и 2 не входят ни в один из блоков модели. Они еще находятся на пути в модель, поэтому на месте номера блока стоит слово "НЕТ". Блок-схема на рис.13.7 описывает рассмотренные нами особенности фазы ввода. Вся логика работы интерпретатора на фазе ввода, представленная в блок-схеме, хорошо понятна из приведенного выше описания.
Рис. 13.7. Как показано на рис.13.7, когда фаза ввода завершается интерпретатор переходит к фазе коррекции таймера. После первой коррекции выполняется первый раз фаза просмотра. Затем фаза коррекции таймера выполняется второй раз, фаза просмотра выполняется второй раз и т.д. Первое выполнение корректировки таймера (от строки 2 к строке 3). Интерпретатор устанавливает таймер в значение 14 - значение времени движения транзакта (транзакт 1), находящегося в начале цепи будущих событий в строке 2. Затем он перемещает транзакт 1 в пустую прежде цепь текущих событий.
Следующий транзакт (транзакт 2) в ЦБС имеет значение времени движения, отличное от 14. Следовательно, первое выполнение фазы коррекции таймера закончено. Заметим, что в строке 3 на рис.13.6 цепь текущих событий (ЦТС) содержит лишь один единственный транзакт, описанный как [1, КМР, НЕТ, 0, 1]. Время входа в пятипозиционной записи обозначено как КМР, т.е. "Как можно раньше". Все транзакты в ЦТС в позиции "время движения" имеют запись КМР. Это объясняется тем, что они "хотели" бы войти в следующий блок сейчас же (т.е. в текущие значения модельного времени), или, если вход в следующий блок закрыт, то как можно раньше. Текущий блок для этого транзакта по-прежнему содержит запись "HET", поскольку транзакт все еще не вошел ни в один из блоков модели. Он займет какой-либо блок только после того, как отработает фаза просмотра. После завершения первого выполнения фазы коррекции таймера сразу же начинается выполнение фазы просмотра. Первое выполнение фазы просмотра (от строки 3 к строке 4). Выбрав транзакт 1 из начала третьей строки ЦТС, интерпретатор двигает его в блок 1 (блок GENERATE), затем проверяет, может ли транзакт 1 быть перемещен в следующий блок - блок 2 QUEUE. Блок QUEUE не запрещает вход, поэтому попытка входа будет успешной. Теперь, поскольку транзакт может уйти из блока GENERATE, интерпретатор временно приостанавливает его продвижение и планирует приход следующего транзакта в блок GENERATE. Второй розыгрыш числа в соответствии с распределением 18 ± 6 интервалов прихода дает значение 13 (см. табл.13.1). Транзакт выбирается из вершины пассивного буфера (транзакт 3) и помещается в цепь будущих событий с запланированным временем входа в блок 1, равным "текущее + 13", т. е. 27. Напомним, что для определения времени прихода следующего транзакта разыгранное значение интервала прихода прибавляется к текущему значению таймера. Что касается блока GENERATE, то здесь необходимо сделать два замечания: 1. Интерпретатор не планирует следующий приход в блок GENERATE до тех пор, пока предыдущий транзакт не сделает успешную попытку войти в следующий блок.
Если следующим является блок, который может запретить вход (например, блок SEIZE), то планирование будет иметь место спустя некоторое время после входа транзакта в блок GENERATE. 2. Интерпретатор прерывает движение транзакта, выходящего из блока GENERATE, на время планирования входа его последователя. После завершения планирования движение транзакта возобновляется. Выполнение этих двух условий в виде блок-схемы показано на рис. 13.8. После завершения планирования транзакт 1 вызывает выполнение подпрограммы блока QUEUE. Из блока QUEUE интерпретатор перемещает транзакт в блоки SEIZE, DEPART и ADVANCE. В блоке ADVANCE (блок 5) определяется время задержки в соответствии с распределением 16 ± 4. По табл. 13.2 находим, что первым разыгранным значением является 18. Следовательно, транзакт 1 выводится из ЦТС и помещается в ЦБС. Планируется переход из блока 5 в блок 6 (блок RELEASE) в момент времени "текущий + 18, т.е. в момент времени 32.
Рис.13.8. Фрагмент блок-схемы,показывающий логику работы интерпретатора при выходе транзакта из блока GENERATE и планировании прихода его последователя. Теперь, поскольку транзакт 1 вызвал выполнение подпрограммы блока SEIZE при своем движении, интерпретатор заново просматривает цепь текущих событий. Цепь пуста. Следовательно, следующим шагом будет выполнение фазы коррекции таймера. Отметим, что транзакты цепи будущих событий в строке 4, если рассматривать их слева направо, имеют смысловые значения, записанные в табл.13.3. Таблица 13.3. Смысловые значения транзактов в цепи будущих событий (строка 4, рис.13.6).
| Номер транзакта | Смысловое значение |
| 3 | Второй клиент идет в парикмахерскую |
| 1 | Первый клиент стрижется |
| 2 | Транзакт-таймер |
Следовательно, второе выполнение фазы коррекции таймера завершается. Начинается следующее выполнение просмотра. Второе выполнение фазы просмотра (от строки 5 к строке 6). Взяв транзакт 3 из начала строки 5 цепи текущих событий, интерпретатор двигает его в блок 1 (блок GENERATE), затем определяет, можно ли сразу переместить его в блок 2. Временно приостановив обработку транзакта 3, интерпретатор планирует приход следующего транзакта в блок 1 (GENERATE). В соответствии с интервалом прихода 17 (третье разыгранное значение из распределения 18 - 6 в табл. 13.1) транзакт 4 выбирается из вершины пассивного буфера и помещается в ЦБС; планируется его вход в блок 1 в момент времени 44. Она занимает в ЦБС положение между транзактом 1 и 2 в соответствии с принципом упорядочения в ЦБС. Интерпретатор возобновляет движение транзакта 3, завершая его выполнением подпрограммы блока QUEUE. Здесь транзакт безуспешно пытается выйти из блока QUEUE и войти в блок SEIZE. Устройство JOE находится в состоянии "занято", поэтому вход в этот блок запрещен. Интерпретатор оставляет транзакт 3 в блоке QUEUE и в ЦТС, планируя войти в блок 3 "Как можно раньше". Далее интерпретатор должен продолжать работу со следующим транзактом в строке 5 цепи текущих событий. Но такого транзакта не существует. Поэтому следующим шагом является выполнение фазы коррекции таймера. Заметим, что таймер все равно надо было бы продвинуть, даже если бы цепь текущих событий была не пустой. Отметим, что транзакты в строке 6 на рис.13.6 имеют смысл, указанный в табл. 13.4. Таблица 13.4. Смысловые значения транзактов в цепях текущих и будущих событий (строка 6, рис. 13.6).
| Цепь | Номер транзакта | Распределение времени обслуживания, мин |
| ЦТС | 3 | Второй клиент ждет в очереди |
| ЦБС | 1 | Первый клиент стрижется |
| ЦБС | 4 | Третий клиент идет в парикмахерскую |
| ЦБС | 2 | Тразакт-таймер |
