Динамо-машина :
Итак, перед нами главный компонент рассматриваемого зарядного устройства, - динамо-машина с ручным приводом, то есть, так необходимый в походных условиях источник энергии. Агрегат не велик, так как снабжен складной рукояткой. Его максимальные габариты в сложенном состоянии составляют 58х47х32 мм. Такой немаловажный с точки зрения транспортировки параметр как вес, также незначителен и сопоставим с весом современных мобильных телефонов (около 85 грамм).

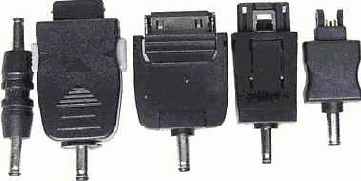

Корпус устройства имеет изогнутую форму со скругленными торцами. По всей видимости, это сделано для того, чтобы во время эксплуатации он удобно располагался в руке пользователя. Материал, из которого изготовлен этот корпус, представляет собой синий полупрозрачный дымчатый пластик, а складная рукоятка выполнена из черного пластика. Помимо рукоятки на корпусе агрегата обнаруживается также разъем для подключения удлинительного кабеля, входящего в комплект рассматриваемого зарядного устройства, светодиод красного свечения, и прикрепляемый ремешок на запястье, который может оказаться действительно полезным в походных условиях. Вот только ремешок этот, на мой взгляд, несколько маловат (длина окружности - 214 мм).
Внутренности динамо-машины можно видеть на представленной выше фотографии. Впрочем, при хорошем освещении они также частично видны и через полупрозрачный корпус устройства. Основным компонентом здесь является генератор, вал которого соединен с черной рукояткой устройства посредством зубчатой передачи. Помимо генератора и шестерней зубчатой передачи, под корпусом также скрывается небольшая печатная плата, на которой смонтирована хоть и несколько примитивная, но вполне работоспособная электрическая схема стабилизатора напряжения. В общем, конструкция достаточно надежна для эксплуатации в полевых условиях.
Теоретически ее единственным слабым местом является зубчатая передача. Так что, при эксплуатации динамо-машины я рекомендую не слишком усердствовать при вращении рукоятки. В противном случае пластиковые шестерни зубчатой передачи могут попросту выйти из строя.
