ы применения и построения систем HDSL
Ниже, как пример одного из наиболее гибких решений оборудования HDSL, приведено краткое описание серии WATSON2, WATSONS и WATSON4 производства Schmid Telecom AG.
Для организации линейного тракта в аппаратуре HDSL используются две технологии кодирования - 2В1Q и САР, особенности и сравнение которых были приведены выше. В зависимости от примененной технологии линейного кодирования различается и дистанция безрегенераторной передачи. Компания Schmid Telecom AG (Цюрих, Швейцария) является одним из ведущих мировых производителей оборудования HDSL. В отличие от большинства других поставщиков, Schmid поставляет системы HDSL, основанные на обеих технологиях кодирования - 2B1Q (WATSON2) и CAP (WATSONS, WATSON4). В системе WATSON4 впервые в мире применена технология кодирования САР-128, обеспечивающая передачу потока 2 Мбит/с по одной паре медного кабеля. Дистанция передачи для систем серии WATSON представлена в табл. 4.1 (выше по тексту). Благодаря единству конструктивного исполнения систем WATSON, оператор имеет возможность гибкого выбора модема, оптимального по соотношению возможность/цена.
Опыт применения систем HDSL в России показывает, что оборудование WATSONS (технология САР-64) безусловно превосходит по качественным параметрам (дальность, помехозащищенность и т.д.) аппаратуру, основанную на технологии 2В10. Однако по ценовым показателям, системы WATSONS уступают WATSON2 ввиду того, что технология 2B1Q является существенно более распространенной и дешевой в производстве. Существенно, что с появлением системы WATSON4 (САР-128) появилась возможность использования на относительно коротких линиях оборудования WATSON4, работающего по одной паре приблизительно на той же дистанции, что 2B1Q по двум парам. Стоимость WATSON4 практически одинакова с WATSON2, а благодаря экономии одной пары экономическая эффективность использования WATSON4 еще более увеличивается. Таким образом, появилась возможность полностью отказаться от применения технологий 2B1Q.
Компанией Schmid Telecom AG предлагаются следующие системы HDSL (три из них описаны выше):
- WATSON2 с технологией 2В1Q, передает поток 1 Мбит/с по одной паре или 2 Мбит/с по двум парам;
- WATSONS с технологией САР64, передает поток 1 Мбит/с по одной паре или 2 Мбит/с по двум парам;
- WATSON4 с технологией САР128, передает поток 2 Мбит/с по одной паре;
- WATSON4 Multi-Speed с технологией САР, с изменяемой линейной скоростью, позволяет вести дуплексную передачу на скоростях от 128 кбит/с до 2048 кбит/с по одной паре с увеличением дальности работы при снижении линейной скорости.
Технология HDSL Schmid обладает явными преимуществами перед другими технологиями организации цифровых трактов. В отличие от оптического волокна, коаксиального кабеля или радиолиний, системы HDSL могут быть установлены в считанные часы и имеют низкую стоимость. Автономно или в комбинации с другим телекоммуникационным оборудованием HDSL WATSON может применяться для:
- межстанционных связей цифровых или (совместно с мультиплексорами ИКМ-30 любого типа) аналоговых АТС, для подключения учрежденческих АТС;
- замены сложных в обслуживании и требующих множества промежуточных регенераторов линейных трактов ИКМ-30;
- уплотнения абонентских линий и организации абонентского выноса (совместно с мультиплексорами временного разделения);
- организации доступа к высокоскоростным оптоволоконным трактам SDH или PDH;
- связи локальных сетей или высокоскоростного доступа к сетям передачи данных, в том числе Internet;
- соединения узлов коммутации и базовых радиостанций сотовых сетей связи. Некоторые типовые примеры использования технологии HDSL даны на рис. 4.5-4.10 [29, 33-35].
-
![](image/4-4-primery-primenenija-i-postroenija-sistem-hdsl_1.jpg)

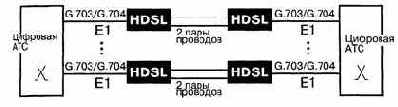

Рис. 4.5. Межстанционная связь между цифровыми АТС
![](image/image059.jpg)
Рис. 4.6. Межстанционная связь между аналоговой и цифровой АТС
![](image/image060.jpg)
Рис. 4.7. Абонентский вынос
![](image/4-4-primery-primenenija-i-postroenija-sistem-hdsl_2.jpg)
Рис. 4.8. Доступ к сети SDH
![](image/image062.jpg)
Рис. 4.9. Объединение локальных вычислительных сетей
![](image/image063.jpg)

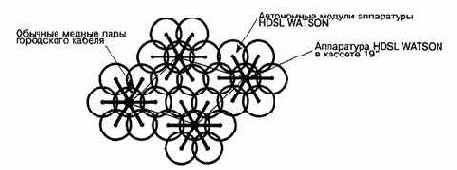

Рис. 4.10. Применение HDSL для соединения базовых станций в сотовых сетях связи
Перечень применений технологии HDSL расширяется с каждым годом по мере роста потребности в недорогом, быстром и надежном решении для высокоскоростной связи [33-35].
При построении систем HDSL WATSON применен блочный принцип. Оператор может выбрать вариант конструктивного исполнения, технологии линейного кодирования, протокола сетевого управления, тип интерфейса. Таким образом достигается гибкость выбора параметров системы при сохранении низкой стоимости из-за отсутствия ненужной избыточности. В состав аппаратуры WATSON входят следующие блоки:
- Блок линейного окончания (LTD) для монтажа в модульной кассете 19" или в корпусе minirack для стойки 19" (рис. 4.11).
- Блок сетевого окончания (NTU) в настольном исполнении или в корпусе minirack для монтажа в стойку 19".
- Резервированный модуль подключения питания (PCU) для кассеты 19" (выполнен в виде двух раздельных модулей).
- Модуль управления (CMU) для кассеты 19" для легкой интеграции с системами централизованного сетевого управления на базе протокола SNMP.
- Регенератор для особенно больших расстояний.
- Кассета 19", в которую могут устанавливаться модули WATSON2, WATSONS и WATSON4 (рис. 4.12).
![](image/image064.jpg)
Рис. 4.11. Блок линейного окончания LTU в исполнении minirack
![](image/image065.jpg)
Рис. 4.12. Кассета 19" с блоками CMU, PCU (2 шт.) и LTU (12 шт.)
Функциональные возможности системы WATSON:
- Скорость по интерфейсу пользователя (G.703) 2 Мбит/с.
- Любая скорость (кратная 64 кбит/с) - до 2 Мбит/с (V.35, V.36, Х.21) по интерфейсу пользователя.
- Изменения линейной скорости (144, 256, 512, 1048 кбит/с) с соответствующим изменением дальности работы.
- Интерфейс Ethernet 10BaseT с функцией моста (bridge) - для непосредственного подключения ЛВС.
- Работа по одной паре - со скоростью до 1 Мбит/с (WATSON2, WATSONS) или до 2Мбит/с (WATSON4).
- Два интерфейса (NT64 кбит/с каждый) - для независимой работы двух трактов со скоростью до 1 Мбит/с каждый, т.е. система выполняет функции двухканального мультиплексора.
- Резервирование по одной паре - в случае обрыва одной из пар по другой передаются 15 информационных временных каналов, а также каналы 0 и 16, используемые обычно для сигнализации и управления.
- Полное резервирование 1+1 - две пары систем HDSL устанавливаются параллельно, в случае выхода из строя одной из них, вторая (горячий резерв) обеспечивает передачу полного потока 2 Мбит/с.
- Режим работы - прозрачный или режим с разбивкой по кадрам (G.703, G.704, ISDNPRA).
- Питание модулей NTU и регенератора - локальное или дистанционное (по линии).
- Управление - локальное (по интерфейсу RS232) или дистанционное (по вторичному каналу), централизованное сетевое управление.
- Система измерения параметров линии, сигнализации ошибок и определения качества передачи - встроенная.
Ниже представлено подробное описание каждого из блоков системы:
Блок линейного окончания (LTU). Модуль LTU обычно устанавливается на узле сети (в помещении АТС) в виде модуля для кассеты 19" (рис. 4.13) или в корпусе minirack для монтажа в стойку 19". На переднюю панель выведены индикаторы работы локального и удаленного модулей, все необходимые разъемы для подключения пользовательских интерфейсов, линейный интерфейс и разъем для подключения резервного модуля (1+1).
![](image/4-4-primery-primenenija-i-postroenija-sistem-hdsl_3.jpg)
Рис. 4.13. Блок линейного окончания LTU для монтажа в модульной кассете 19"
Линейная часть блока LTU, кроме приемопередатчиков HDSL, содержит цепи для подачи дистанционного питания, контроля синхронизации и для передачи сигналов дистанционного управления.
Синхронизация может быть установлена как внешняя, внутренняя или восстановленная (из линии).
Блок сетевого окончания (NTU) обычно используется как удаленный (абонентский) модуль, подключенный к LTD, или для соединений точка-точка. Он изготавливается в варианте Table Тор (рис. 4,14) (настольный) или в корпусе minirack для монтажа в стойку 19". На передней панели находятся индикаторы работы локального и удаленного модулей. На задней панели находятся линейный интерфейс и интерфейс управления, разъемы для подключения пользовательских интерфейсов.
![](image/image067.jpg)
Рис. 4.14. Блок сетевого окончания в исполнении Table Top
Для корпуса Table Top в случае локального электропитания внешний выпрямитель/преобразователь обеспечивает напряжение 48 В от сети 220 В. В варианте minirack преобразователь находится внутри корпуса. По требованию модуль NTU комплектуется компонентами для настенного монтажа.
Регенератор (Repeater) (рис. 4.15) выполнен в виде одной платы для двух пар. В зависимости от требуемого исполнения корпуса, конструкция может быть изменена. Имеется специальный корпус для подземного монтажа. Допускается дистанционное или локальное электропитание и обеспечивается регенерация CRC-6.
![](image/image068.png)
|

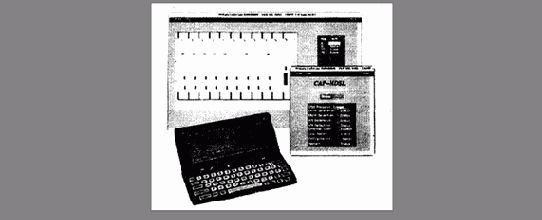

![](image/image069.png)
Все оборудование Schmid Telecom производится в соответствии с международными стандартами качества ISO 9001. Вся аппаратура сертифицирована Минсвязи РФ (Госкомитетом по связи и информатизации). Оборудование WATSON более двух лет применяется на сетях связи России ведущими операторами, такими как Ростелеком, Глобал Один, ТелеРосс, городскими телефонными сетями Москвы, Новосибирска, Краснодара, Пензы, Казани, Владивостока, ОАО "Электросвязь" многих регионов страны, операторами сотовых сетей и многими другими пользователями.
