Примеры реализаций малоканальных цифровых систем уплотнения
В настоящее время производится множество малоканальных систем уплотнения абонентских линий. Сравнительные характеристики некоторых из них представлены в табл. 2.7.
Госкомсвязи РФ сертифицировано несколько десятков типов оборудования (см. табл. 2.8) [27].
Рассмотрим подробнее две системы, основанные на технологии DSL со скоростью цифрового потока 160 кбит/с. Аппаратура TOPGAIN-4-NATEKS обеспечивает независимую работу от 2-х до 4-х телефонных каналов по единственной абонентской линии (то есть четырехкратное уплотнение). Оборудование РСМ-8ВА обеспечивает восьмикратное уплотнение абонентских линий.
Общий принцип построения оборудования
Структурные схемы построения 4- и 8-канального оборудования весьма похожи. Ниже (рис. 2.15) приведена структура системы TOPGAIN-4-NATEKS.
Аналоговый сигнал от абонентских комплектов АТС через схему согласования поступает на кодер-декодер (кодек), реализующий алгоритм кодирования ИКМ, Таким образом физическая абонентская линия от станционных портов заканчивается на входе станционного полукомплекта (СОТ) аппаратуры уплотнения. Далее кодек ИКМ преобразует аналоговые сигналы в цифровой поток со скоростью 64 кбит/с на каждый канал. Затем цифровые потоки сжимаются с применением алгоритма АДИКМ специальной микросхемой транскодера до скорости 32 кбит/с или 16 кбит/с в зависимости от числа каналов в системе. Транскодирование может быть отключено оператором при необходимости обеспечения лучшего качества передачи данных, однако это приводит к уменьшению числа каналов. После транскодирования цифровые потоки мультиплексируются микросхемой, реализующей так называемый U-интерфейс.
U-интерфейс является наиболее широко используемым интерфейсом в сети ISDN. Он реализует подключение абонентов и обеспечивает передачу по медной паре двух каналов по 64 кбит/с (В) и одного канала D со скоростью 16 кбит/с. Для служебных целей в системе, кроме указанных каналов, организуется еще один дополнительный канал со скоростью 16 кбит/с.
В ЦСПАЛ два канала В используются для передачи цифровых потоков, кодирующих речь. При этом в случае четырехканальной аппаратуры каждый В канал содержит два оцифрованных речевых канала (по 32 кбит/с каждый), в случае восьмиканальной - четыре (по 16 кбит/с каждый). На микросхему U-интерфейса подаются также управляющие и линейные сигналы (различные зуммеры, вызов и т.д.), а также служебные сигналы, используемые ЦСПАЛ для самодиагностики и диагностика цифровой абонентской линии.
Линейная часть микросхемы U-интерфейса осуществляет кодирование 2B1Q, наиболее распространенное в настоящее время для передачи цифровых потоков по медным парам. Обеспечивается также эхокомпенсация, что позволяет одновременно вести и прием и передачу по одной паре.
На выходе станционного полукомплекта ЦСПАЛ сигнал от U-интерфейса проходит через схему согласования с линией, которая обеспечивает подачу в линию дистанционного питания от источника дистанционного питания, защитное отключение дистанционного питания в случае обрыва или замыкания абонентской пинии, а также грозозащиту.
Таблица 2.7. Сравнительные характеристики малоканальных систем уплотнения
|
Наименование оборудования |
TOPGAIN-4-NATEKS |
РСМ-4 |
DPGS-4Q |
MultiGain 2000 |
Telplus4 |
РСМ-4 |
РСМ-8ВА |
|
Фирма |
ЗАО "НТЦ НАТЕКС" |
ECI Telecom |
ТЕСОМ |
Tadiran Telecom |
Telspec |
Schrack Telecom |
ЗАО "НТЦ НАТЕКС" |
|
Страна |
Россия |
Израиль |
Тайвань |
Израиль |
Чехия-Великобритания |
Австрия |
Россия |
|
Сертификат соответствия |
ОС/1-СП-399 |
ОС/1-СП-6 |
ОС/1-К-29 |
ОС/1-К-28 |
ОС/1 -СП- 142 |
ОС/1-СП-48 |
ОС/1-СП-318 |
|
Число каналов на АЛ |
2, 3, 4, 8 программир. |
2,3,4 |
4 |
2, 4, 8-псевдо |
2,4 |
4 |
8 |
|
Число модулей в кассете (19") |
16 |
12 |
15 ' |
12/24 |
15 |
16 |
15 |
|
Напряжение питания станционного полукомплекта, В |
36-72 |
45-75 |
36-72 |
48 |
60 |
48 |
36-72 |
|
Напряжение в линии, В |
24/160 |
160 |
160 |
160 |
160 |
160 |
24/250 |
|
Соблюдение специальных требований электробезопасности |
не требуется* |
требуется |
требуется |
требуется |
не требуется |
требуется |
не требуется* |
|
Максимальное затухание линии, на частоте 40 кГц, дБ |
42 |
42 |
40 |
42 |
45 |
42 |
42 |
|
Максимальное сопротивление шлейфа АЛ, Ом |
5200 |
1200 |
1300 |
1200 |
1250 |
1200 |
5200 |
|
Средства индикации и управления |
светодиоды, ЖК дисплей, ПЭВМ |
светодиоды |
светодиоды |
светодиоды, ПЭВМ |
светодиоды, двухзначная индикация |
светодиоды |
светодиоды |
|
Наличие регенераторов |
есть |
нет |
нет |
нет |
нет |
нет |
есть |
|
Электропитание абонентского модуля |
по линии/ автономное |
по линии |
по линии |
по линии |
по линии/ автономное |
по линии |
по линии/ автономное |
|
Встроенные функции самодиагностики |
есть |
нет |
есть |
есть |
есть |
есть |
есть |
|
Гарантийный срок, лет |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Уплотнение прямых проводов |
есть |
нет |
нет |
нет |
нет |
нет |
нет |
|
Четырехпроводное окончание |
есть |
нет |
нет |
нет |
нет |
нет |
нет |
* - при локальном электропитании абонентского полукомплекта
Таблица 2.8. Перечень сертифицированных систем абонентского уплотнения
|
Номер сертификата |
Наименование продукции |
Предприятие-заявитель |
Срок действия |
|
ОС/1-К-24 |
JPG-4C |
SAE MIN KOR RUSS |
31/12 1997 |
|
ОС/1-К-28 |
Multigain 2000 |
Tadiran |
1/03 1998 |
|
ОС/1-К-29 |
JPGS-4Q |
СП "Компас" |
1/03 1998 |
|
ОС/1-СП-31 |
ASLMX |
ECI Telecom Ltd. |
1/05 1998 |
|
ОС/1-СП-32 |
DS-PCM2, DS-PCM4 |
INTRACOM S.A. HELLENIC Tl |
1/05.1998 |
|
ОС/1-СП-36 |
TOPGAIN-4-NATEKS |
ЗАО "НТЦ НАТЕКС" |
1/05 1998 |
|
ОС/1-СП-38 |
РАУКС |
Предприятие "Сети" |
1/06 1998 |
|
ОС/1-СП-39 |
ЦАВУ |
Научно-внедренческая коммерческая фирма "Градиент" |
1/06 1998 |
|
ОС/1 -СП -140 |
PCM4 |
KOMMUNIKATIONS ELECTRON I К Gmbh & CO |
1/06 1998 |
|
ОС/1-СП-143 |
PCM-4 |
"Далмекс Мультитрейд Хенделс ГмбХ" |
1/07 1998 |
|
ОС/1-СП-145 |
АВУ-Л |
000 "Ленд" |
1/07 1998 |
|
ОС/1 -СП- 146 |
PCM Multi |
PHILIPS |
1/09 1998 |
|
ОС/1 -СП- 162 |
Морион-ЗОА |
АО "Морион" |
1/09 1998 |
|
ОС/1 -СП -165 |
TAF-1A |
АО "Колателеком" |
1/11 1998 |
|
ОС/1-СП-177 |
PGSQ(PCM-2) |
PHILIPS Transmission Networks |
1/11 1998 |
|
ОС/1-СП-181 |
PCM4Q |
SIEMENS AG |
1/11 1998 |
|
ОС/1-СП-185 |
PCM 4AX/10A, A1 564/1 562PG |
KOMMUNIKATIONS ELECTRONIK GmbH & CO |
31/12 1998 |
|
ОС/1-СП-186 |
I MACS |
АОЗТ "Инкома Лтд" |
31/12 1998 |
|
ОС/1-СП-187 |
OCM-TMS |
АОЗТ "Дженерал ДейтаКомм" |
31/12 1998 |
|
ОС/1-СП-190 |
A1512PL |
KOMMUNIKATIONS ELECTRONIK GmbH & СО |
31/12 1998 |
|
ОС/1-СП-194 |
CX 1OOO(IOOO/6,/16) |
АОЗТ "Инкома Лтд," |
1/03 1999 |
|
ОС/1-СП-3 |
DFA |
Datentechnik GmbH |
1/03 1999 |
|
ОС/1-СП-5 |
VFA |
Datentechnik GmbH |
1/03 1999 |
|
ОС/1-СП-195 |
XFA |
Datentechnik GmbH |
1/03 1999 |
|
ОС/1-СП-196 |
PCM2A |
Siemens AG.UebVT |
1/03 1999 |
|
ОС/1-СП-202 |
MARATHON |
АОЗТ "АргусСофтКомпани" |
1/03 1999 |
|
ОС/1-СП-203 |
SLC 120/240 |
"AT&T Сетевые системы" |
1/03 1999 |
|
ОС/1-СП-21 1 |
Alcatel 151 4MX |
Alcatel Telecom |
1/06 1999 |
|
ОС/1-СП-223 |
CP600/800 |
DSC Communication Corporation |
1/07 1999 |
|
ОС/1-СП-224 |
MARATHON |
АООТ "Летус" |
1/07 1999 |
|
ОС/1-СП-236 |
TAF-1A |
ЗАО "ТД-ТЕЛЕКОМ" |
1/09 1999 |
|
ОС/1-СП-246 |
QMX-04 |
IPS |
1/10 1999 |
|
ОС/!-СП-248 |
АВУ |
АО "Самарапромсвязь" |
1/10 1999 |
|
ОС/1-СП-252 |
MP.KM.FCD.DV-MUX.DXC |
RAD Data Communication Ltd. |
1/10 1999 |
|
ОС/1-СП-253 |
PCM2A |
ELCON Systemtechnik GmbH |
1/10 1999 |
|
ОС/1-СП-193 |
ЦАВУ |
Завод"Калугаприбор" |
1/11 1999 |
|
OC/i-Cn-267 |
PCM11A(PCM-11) |
ELCON Systemtechnik GmbH |
31/12 1999 |
|
ОС/1-СП-270 |
ИКМ-4--4 |
ОАО "Морион" |
1/02 2000 |
|
ОС/1-СП-276 |
RAD |
RAD Data Communication Ltd. |
1/02 2000 |
|
ОС/1-СП-19 |
ЦАВУ |
ПО "Азовский оптико-механический завод" |
1/02 2000 |
|
ОС/1-СП-22 |
АВУ |
АО "Информсвязь", Уфимский опытный завод |
1/02 2000 |
|
ОС/1-СП-6 |
PCM-2, PCM-4 |
ECI Telecom Ltd. |
1/03 2000 |
|
ОС/1-СП-296 |
Telp!us-2,Telplus-4, Te!plus-10 |
ООО "ТЕЛПРО" |
1/05 2000 |
|
ОС/1-СП-318 |
PCM-8BA |
ЗАО "НТЦ НАТЕКС" |
1/07 2000 |
|
ОС/1-СП-398 |
DLC-1100E |
ЗАО "НТЦ НАТЕКС" |
1/05 2001 |
|
ОС/1-СП-399 |
TOPGAIN-4-NATEKS |
ЗАО "НТЦ НАТЕКС" |
1/05 2001 |
|
ОС/1-СП-411 |
UPG60 |
ЗАО "НТЦ НАТЕКС" |
1/05 2001 |
|
ОС/1-СП-412 |
Flexgain PCM-4 |
ЗАО "НТЦ НАТЕКС" |
1/05 2001 |
Рис. 2.15. Структурная схема оборудования TOPGAIN-4-NATEKS
Вся работа станционного полукомплекта ЦСПАЛ проходит под управлением микропроцессора и микропрограммы. В свою очередь, микропроцессор станционного полукомплекта обменивается информацией с центральным процессором модуля диагностики и управления (MCU), последний же через систему централизованного сетевого управления связан с центральным управляющим компьютером.
Абонентский полукомплект ЦСПАЛ по своей структуре во многом повторяет станционный. Особенностью абонентского полукомплекта является необходимость реализации в нем абонентской сигнализации, в том числе вызывного сигнала (звонка) и питания абонентских телефонных аппаратов, что требует достаточно большой мощности. Поэтому в абонентском полукомплекте содержится собственный вторичный источник питания, получающий энергию либо по цифровой абонентской линии от станционного полукомплекта, либо от бытовой электросети (110 В или 220 В) в случае локального питания.
Все методы кодирования, использованные в ЦСПАЛ, соответствуют рекомендации Международного Союза Электросвязи (ITU-T). Метод аналого-цифрового преобразования ИКМ обеспечивает преобразование сигнала в поток со скоростью 64 кбит/с. Метод АДИКМ обеспечивает сжатие цифрового потока до 32 кбит/с либо 16 кбит/с (G.726).
Для цифровой системы уплотнения TOPGAIN-4-NATEKS скорость передачи по АЛ составляет 160 кбит/с (2В+0+16кбит/с), таким образом организуется мультиплексирование до четырех каналов с использованием АДИКМ модуляции (четыре информационных канала по 32 кбит/с и еще 32 кбит/с для передачи сигнализации и дистанционного управления). Система TOPGAIN-4-NATEKS является гибкой и позволяет независимое программирование процесса кодирования по каждой из АЛ. Так, например, система может быть сконфигурирована в трехканальный режим (2 канала АДИКМ 32 кбит/с + 1 канал ИКМ 64 кбит/с) или двухканальный режим (2 канала ИКМ 64 кбит/с). Такое изменение конфигурации рекомендуется в случае использования на одном из каналов системы высокоскоростного модема (33600 бит/с), так как АДИКМ сжатие ограничивает возможную скорость передачи данных до 14400 или 9600 бит/с (в зависимости от состояния абонентской линии).
В восьмиканальной системе РСМ-8ВА ( Bandwidth Adaptive) применено динамическое перераспределение полосы пропускания. Скорость группового тракта в системе РСМ-8ВА та же, что и в TOPGAIN-4-NATEKS - 160 кбит/с (128 кбит/с информационные каналы + 32 кбит/с канал сигнализации и управления). Однако скорость кодирования каждого из каналов автоматически изменяется в зависимости от общего числа задействованных в данный момент каналов. Например, если заняты четыре канала (разговаривают четыре абонента), каждый канал кодируется со скоростью 32 кбит/с, а если все восемь - 16 кбит/с.
Конструктивно обе системы выполнены в виде модульных кассет стандартного размера (19 дюймов), в которые устанавливаются блоки станционных полукомплектов (16 блоков на 4 номера каждый для TOPGAIN-4-NATEKS; 15 модулей на 8 номеров каждый для РСМ-8ВА). В ту же кассету монтируется источник питания и модуль управления (для системы TOPGAIN-4-NATEKS).
Абонентский полукомплект имеет влагозащищенный корпус. Каждая пара из абонентского и станционного полукомплектов устанавливается на одну цифровую абонентскую линию, формируя на ней 4 или 8 независимых телефонных каналов между АТС и абонентскими устройствами (телефонами).
Электропитание станционных полу комплектов осуществляется от станционных батарей напряжением 36-72 В через источник питания с возможностью резервирования. Электропитание абонентского полукомплекта - локальное или дистанционное.
Для случаев, когда подача в АЛ напряжения для дистанционного питания абонентского полукомплекта является недопустимой, разработана версия аппаратуры с локальным электропитанием абонентского полукомплекта от бытовой сети 220 В переменного тока (TOPGAIN-4-RT-LP). При использовании версии LP (Local Power) не требуется соблюдение дополнительных мер техники безопасности, обязательных при эксплуатации систем уплотнения с дистанционным питанием [21, 22].
Для дистанционного питания абонентского полукомплекта в системах TOPGAIN-4-NATEKS и РСМ-8ВА предусмотрена защита от поражения электрическим током при случайном прикосновении к проводу, а также защита от короткого замыкания.
Система TOPGAIN-4- NATEKS обладает функциями глубокой самодиагностики и осуществляет контроль подключения и исправности абонентского полукомплекта перед подачей дистанционного питания. Благодаря этому обслуживающий персонал гарантирован от воздействия высокого напряжения при выполнении монтажных работ или ремонта: на разомкнутой паре или на неисправном абонентском полукомплекте не может быть высокого напряжения, в абонентском полукомплекте предусмотрен также индикатор наличия напряжения питания в линии.
Рис. 2.16. Внешний вид систем РСМ-8ВА и TOPGAIN-4-NATEKS
Дальность работы ЦСПАЛ представлена в таблице 2.9.
Таблица 2.9. Допустимая длина АЛ для систем TOPGAIN-4-NATEKS и РСМ-8ВА
|
Диаметр жилы, мм |
Допустимая длина линии, км |
|
|
TOPGAIN-4-NATEKS и РСМ-8ВА |
||
|
Без регенератора |
С тремя регенераторами |
|
|
0.4 |
5.0 |
20.0 |
|
0.5 |
7.0 |
28.0 |
|
0.6 |
13.0 |
52.0 |
|
0.9 |
22.0 |
84.0 |
|
1.2 |
30.0 |
120.0 |
Основные применения ЦСПАЛ, описание интерфейсов.
На рис. 2.17. даны основные схемы применения оборудования TOPGAIN-4-NATEKS и РСМ-8ВА, которые постоянно совершенствуются с целью наиболее полного соответствия требованиям операторов [22-26].
Линейный интерфейс, регенераторы. Наиболее часто ЦСПАЛ применяются для уплотнения абонентских линий городских и сельских телефонных сетей. Если длина абонентских линий не превышает значений, представленных в табл. 2.9, подключение абонентского полукомплекта не представляет трудностей. Необходимо отметить, что приведенные в таблице значения являются ориентировочными. На самом деле, число параметров, которые необходимо учитывать при оценке работоспособности оборудования на той или иной линии, существенно больше (переходное затухание, уровень шума, сопротивление изоляции и т.д.).
Измерить все эти параметры штатным измерительным оборудованием, как правило, невозможно. Специализированная измерительная аппаратура стоит чрезвычайно дорого и, поэтому ее применение не всегда целесообразно. Много проще произвести оценку качества пары с помощью имеющегося комплекта аппаратуры TOPGAIN-4-NATEKS или с помощью более компактного набора из двух модемов NTU-128SA. Установив на обоих концах уплотняемой линии модемы NTU-128SA, оператор имеет возможность проверить возможность вхождения оборудования в синхронизацию, коэффициент ошибок и многие другие параметры. Модемы NTU-128SA идентичны оборудованию ЦСПАЛ по линейному интерфейсу, поэтому полученные с их помощью данные будут точно характеризовать пригодность линии для применения ЦСПАЛ.
Рис. 2.17. Схемы включения ЦСПАЛ
Аппаратура ЦСПАЛ спроектирована таким образом, чтобы на подавляющем большинстве абонентских линий (с сопротивлением шлейфа до 1300 Ом) абонентский полукомплект мог быть подключен к станционному без применения линейных регенераторов. Тем не менее, в ряде случаев длина абонентских линий превышает допустимые для безрегенераторного подключения значения. Для переброски телефонных номеров возможно также использование прямых проводов или длинных абонентских линий. В этих случаях применяются линейные регенераторы. Регенератор может устанавливаться по трассе уплотняемой АЛ, каждый регенератор обеспечивает увеличение максимальной дальности работы аппаратуры на 95-100%.
Размещаются регенераторы, как правило, в помещениях кроссов или в распределительных шкафах.
Электропитание к регенераторам может быть подведено дистанционно по АЛ. В этом случае допускается установка двух регенераторов, абонентский полукомплект тогда должен иметь локальное электропитание. Регенераторы могут быть также подключены к локальной сети электропитания 60 В постоянного тока или 220 В переменного (через адаптер). В этом случае количество их на трассе практически неограниченно.

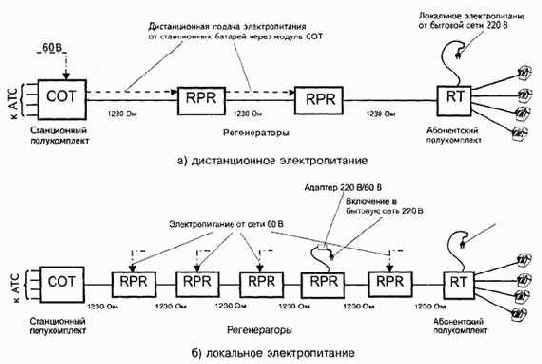

Рис. 2.18. Схема включения регенераторов
Благодаря наличию процессора упрощена установка регенераторов. Дополнительный светодиод на модуле СОТ показывает оператору о наличии/отсутствии синхронизации на каждом регенерационном участке.
Для упрощения инсталляции оборудования и оценки качества пар система TOPGAIN-NATEKS снабжена расширенной светодиодной индикацией, включая светодиод "качество сигнала". Алгоритм установки оборудования выглядит следующим образом. В случае, когда длина уплотняемой линии близка к предельным значениям (см. табл. 2.9), производится подбор пар и оценка их качества по показаниям светодиода SQ. Если параметры линии хорошие, светодиод SQ не зажигается. При наличии ошибок на цифровой АЛ светодиод начинает вспыхивать - чем чаще вспыхивает светодиод, тем хуже качество линии. Поскольку параметры линии с течением времени могут ухудшиться, рекомендуется установить регенератор при частом вспыхивании светодиода SQ, даже если качество работы аппаратуры "на слух" не вызывает нареканий.
Станционный интерфейс. Оборудование TOPGAIN-4-NATEKS и РСМ-8ВА может использоваться с любыми типами АТС, так как подключение происходит по 2-проводному аналоговому абонентскому интерфейсу, называемому иногда "интерфейс ab" или "Z-интерфейс". Некоторые типы телефонных станций однако имеют особенности в реализации абонентских интерфейсов.
Прежде всего, необходимо отметить квазиэлектронные АТС "Квант", в которых напряжение на абонентском шлейфе при опущенной трубке телефонного аппарата снижается с 60 В до 5 В. Так как все ЦСПАЛ рассчитаны на работу со стандартным интерфейсом, где такое понижение не предусмотрено, базовая версия ЦСПАЛ TOPGAIN-4-NATEKS и РСМ-8ВА не предусматривает работу с квазиэлектронными АТС "Квант". Для обеспечения работы с квазиэлектронными станциями разработана специальная версия оборудования ЦСПАЛ, отличающаяся схемотехникой входных цепей станционного полукомплекта. Если эксплуатация ЦСПАЛ предполагается с квазиэлектронной станцией, это необходимо указывать при размещении заказа на оборудование.
Некоторые особенности абонентского интерфейса АТС могут быть обусловлены также изношенностью оборудования коммутационных станций. Например, АТС декадно-шаговой системы, до сих пор эксплуатируемые рядом операторов связи, часто подают в абонентские цепи повышенные напряжения и токи. Так как ЦСПАЛ полностью реализованы на полупроводниковых приборах, превышение входного тока в несколько раз от номинала может вызвать выход из строя входных цепей. Для предотвращения такой ситуации необходимо использовать дополнительный защитный кросс, который можно заказать в комплекте к оборудованию ЦСПАЛ или изготовить самостоятельно, согласно приведенной на рис. 2.19 схеме.

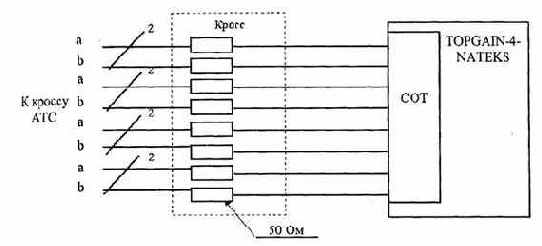

Рис. 2.19. Схема оборудования дополнительного кросса для защиты ЦСПАЛ при эксплуатации с АТС декадно-шаговой системы
Абонентские интерфейсы. Базовые версии систем TOPGAIN-4-NATEKS и РСМ-8ВА обеспечивают подключение к абонентским полукомплектам подавляющего большинства применяемых в СНГ сертифицированных оконечных устройств. Телефонные аппараты электронных и электромеханических систем, модемы, факс-аппараты могут подключаться к ЦСПАЛ без ограничений. Для подключения таксофонов предусмотрена поставка специальных версий, поддерживающих изменение полярности и метрические сигналы 12/16 кГц.
Некоторые типы абонентских устройств, особенно не сертифицированные Министерством связи, однако, не полностью соответствуют международным спецификациям и требованиям ГОСТов. Кроме того, устаревшие типы телефонных аппаратов и некоторые типы учрежденческих АТС, включаемых по абонентским линиям (например, некоторые модели АТС PANASONIC), требуют для своей работы повышенных значений напряжений или токов. Для гарантированной работы ЦСПАЛ с такими типами абонентских устройств иногда необходима настройка параметров выходных цепей абонентского полукомплекта. Для избегания проблем подобного рода рекомендуется по возможности указывать при заказе ЦСПАЛ тип оконечного оборудования и, главное, использовать только сертифицированные телефонные аппараты и УАТС.
Некоторые типы карточных таксофонов требуют специфических параметров абонентского интерфейса. Если ЦСПАЛ будет использована для подключения карточных таксофонов, желательно указывать при заказе тип таксофона, таким образом будет гарантирована поставка требуемой версии аппаратуры.
Специальные интерфейсы. Разработчиками аппаратуры TOPGAIN-4-NATEKS накоплен богатый опыт адаптации ЦСПАЛ под специфические требования заказчиков. В частности, были реализованы несколько специальных интерфейсов для использования предприятиями транспортировки нефти и газа, операторами других ведомственных сетей. Наиболее важной модификацией оборудования TOPGAIN-4-NATEKS стала разработка 4-проводного интерфейса как для станционного, так и для абонентского полукомплектов, а также специального программного обеспечения, позволяющего организовать соединения типа СОТ-СОТ или RT-RT.
На рис. 2.20 представлена схема применения оборудования TOPGAIN-4-NATEKS для замены аналоговой каналообразующей аппаратуры типа KB-12 и подобной.
Рис. 2.20. Применение TOPGAIN-4-NATEKS для замены аппаратуры типа КВ-12
В данном варианте включения к обоим соединяемым АТС подключаются станционные полукомплекты аппаратуры, смонтированные в 19 дюймовых кассетах. Подключение осуществляется по 4-проводным интерфейсам с регулируемыми уровнями сигналов по приему и передаче. Линейный интерфейс оборудования TOPGAIN-4-NATEKS подключается к кабелю, ранее использовавшемуся для передачи линейных сигналов аналоговой аппаратуры уплотнения. Длина регенерационного участка для ЦСПАЛ превышает длину усилительного участка аналоговой аппаратуры, поэтому, если длина магистрали больше максимально допустимой для безрегенераторного подключения, регенераторы системы TOPGAIN-4-NATEKS устанавливаются в существующих конструктивах НУПов или ОУПов заменяемого аналогового оборудования. Естественно, приведенная схема соединения пригодна и для строительства новых объектов. Немаловажно, что в одном магистральном кабеле могут уплотнятся все пары, независимо от типа скрутки.
Питание к регенераторам подается, как правило, дистанционно с обоих сторон линии. При использовании магистральных кабелей обеспечивается дистанционное питание до 4-х регенераторов с каждой стороны. Типовая длина участка регенерации для кабеля с диаметром жилы 1,2 мм составляет 30-35 км.
Другим интересным приложением является соединение двух УАТС, выполняемое, например, по прямому проводу (рис. 2.21). Такое применение чаще всего используется в частных корпоративных сетях для соединения удаленных офисов. Преимуществами такого решения являются единый план нумерации соединяемых станций, а также отсутствие затухания в соединительной линии, достигаемое благодаря регулированию уровней сигналов. Напомним, что при использовании 2-проводного интерфейса избежать затухания невозможно из-за опасности самовозбуждения аппаратуры.

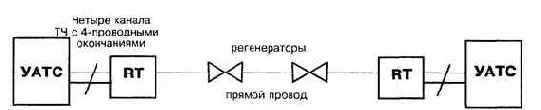

Рис. 2.21. Соединение малых АТС
На рис. 2.22 представлена схема использования оборудования TOPGAIN-4-NATEKS для модернизации систем технологической и диспетчерской связи. Такие задачи возникают у предприятий транспортировки нефти и газа, железнодорожных, транспортных и иных предприятий, в которых сеть связи имеет линейную структуру.
Рис. 2.22. Организация технологической и диспетчерской связи
На рис. 2.22 а) показана действующая схема технологической и диспетчерской связи. Передача и прием ведутся раздельно по двум парам кабеля, оснащенного усилителями в случаях больших обслуживаемых дистанций. В одном или нескольких пунктах установлены пульты диспетчерской связи, где, как правило, подключаются аппараты для голосовой связи и/или технологические модемы.
При установке ЦСПАЛ на кабельных парах организуется цифровая связь, блоки СОТ и RT оборудуются 4-проводными окончаниями, и, таким образом, легко подключаются к существующим пультам диспетчерской связи. В случае больших дистанций, вместо линейных усилителей устанавливаются регенераторы, питаемые дистанционно от каждой точки включения диспетчерского пульта.
Достаточно очевидны получаемые преимущества:
- полная цифровизация тракта, соответственно значительное улучшение качества связи;
- отсутствие затухания, даже на линиях очень большой длины (несколько сот километров);
- восьмикратное увеличение числа каналов.
Интерфейс каналов ТЧ помогает решить и множество других задач, одна из которых проиллюстрирована на рис. 2.23. Клиент, находящийся в пригороде, желает иметь модемную связь с узлом сети передачи данных, расположенном в городе. Кроме того, он желает в дополнение к номерам местной АТС районного узла связи получить прямой городской номер, На пригородных направлениях все еще широко применяются аналоговые системы передачи типа КАМА , К-60 и т.д. Все они имеют 4-проводные окончания.
Рис. 2.23. Создание комбинированных каналов
В представленном на рис. 2.23 примере станционный полукомплект оборудования TOPGAIN-4-NATEKS имеет комбинированный интерфейс - два 2-проводных интерфейса для подключения к местной АТС и два 4-проводных интерфейса для подключения к каналам ТЧ магистральной системы передачи. В помещении клиента 4-проводные интерфейсы используются для подключения высокоскоростного модема и УАТС, 2-проводные интерфейсы используются для подключения местных номеров. При такой схеме организации связи клиент по единственной абонентской линии, проложенной до объекта РУС, организует подачу двух каналов дальней связи, а также подачу основного и дополнительного телефона местной сети.
На этом возможности применений специальных интерфейсов ЦСПАЛ не исчерпываются. Более того, разработчики ЦСПАЛ рассматривают другие предложения операторов по совершенствованию и адаптации аппаратуры под специфические требования. Например, в случае интереса операторов, могут быть легко организованы схемы включения через ЦСПАЛ пожарноохранных сигнализаций, схемы типа точка-многоточка и т.д.
Система технической эксплуатации. Аппаратура уплотнения TOPGAIN-4-NATEKS и РСМ-8ВА не требует технического обслуживания и регламентных работ в процессе эксплуатации.Обе системы снабжены средствами самодиагностики и аварийной сигнализацией.
Система TOPGAIN-4-NATEKS предусматривает также возможность установки модуля управления для организации более глубокой диагностики локально или дистанционно через систему технической эксплуатации на базе персональной ЭВМ. Централизованная система технической эксплуатации позволяет следить за состоянием 256 кассет (64 номера на кассету) аппаратуры. Соединение кассет между собой и с центральным компьютером можно организовывать 4-проводной физической цепью (интерфейс RS-485), по выделенным или коммутируемым телефонным линиям с использованием модемов (интерфейс RS-232).
